표면 연삭기 주변기기 울트라 시리즈
공작물이 뜨는 것을 방지하고 정확하게 척킹

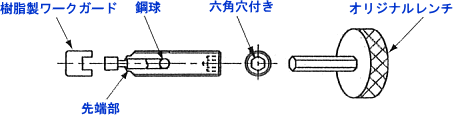

클램프 나사부에 울트라 나사를 채용. 나사 끝부분에 회전 방지 기구를 내장하여 조임 시 가공물과 나사가 공회전하여 공작물이 뜨는 것을 방지합니다. 공작물을 손상시키지 않고 정확한 척킹을 할 수 있습니다.
MENU

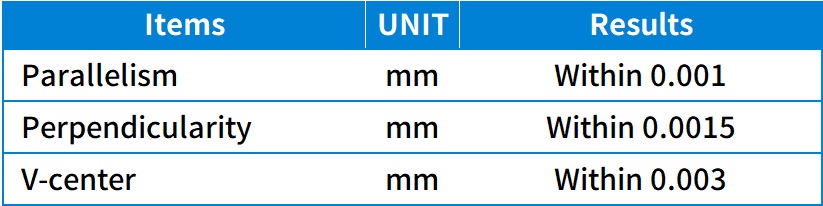

획기적인 고정밀도를 실현. 블록 주변의 수직도 0.0015mm이내、평행도 0.001mm이내。
- 모든 표면이 초정밀 연삭으로 마감되어 있어 레퍼런스 블록으로도 사용할 수 있습니다.
- UB-100: 연삭 휠 드레서에 사용되는 다이아몬드 공구용 장착 구멍이 두 개 장착되어 있어 드레싱 작업을 쉽게 지원할 수 있습니다.
- UB-80: 사인 플레이트 SP50 및 SP100에 장착할 수 있습니다. 또한 V 홈이 있어 원통형 공작물도 척으로 고정할 수 있습니다.
- 전체 표면 경화 처리된 SKS-3 소재의 본체（HRC61）
정밀 직각 블록과 마이크로 바이스의 기능을 가진 바이스입니다.
- 바이스와 직각 블록의 두 가지 기능을 모두 갖추고 있습니다.
- 바이스 섹션에는 특허받은 보정 구조가 적용되어 오차가 거의 없는 척킹이 가능합니다.
- 한 번의 척킹으로 3면 연삭이 가능합니다(특허 획득).
- 모든 표면이 초정밀 연삭으로 마감되어 있어 레퍼런스 블록으로도 사용할 수 있습니다
- 전체 표면 경화 처리된 SKS-3 소재의 본체（HRC61）
폭 8~70밀리미터의 바이스로 단일 척에서 3면 연삭이 가능합니다.
- 루트 직경보다 작은 팁으로 설계된 울트라 스크류를 사용하면 쉽게 제거할 수 있습니다.
- 바이스 섹션에는 특허받은 보정 구조가 적용되어 오차가 거의 없는 척킹이 가능합니다.
- 한 번의 척킹으로 3면 연삭이 가능합니다(특허 획득).
- 루트 직경보다 작은 팁으로 설계된 울트라 스크류를 사용하면 쉽게 제거할 수 있습니다
- 바이스 섹션에는 특허받은 보정 구조가 적용되어 오차가 거의 없는 척킹이 가능합니다.
- 한 번의 척킹으로 3면 연삭이 가능합니다(특허 획득).
- SP50은 18개, SP100은 32개의 세트 구멍이 있어 직각 블록, V블록, 삼면 취부 마이크로바이스와 결합하여 폭넓게 사용 가능.
- 잠금 바를 사용하여 무거운 연삭 및 밀링 작업을 지원합니다.
- 범용 사인 플레이트 SP50 및 SP100에 장착할 수 있습니다.
- 액세서리를 사용하면 다목적으로 사용할 수 있습니다.
- 소형 공작물의 각진 가공에 이상적입니다.
