볼 스크류에 필요한 주변요소를 알려주세요②

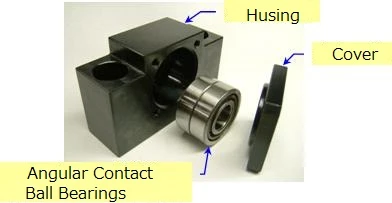

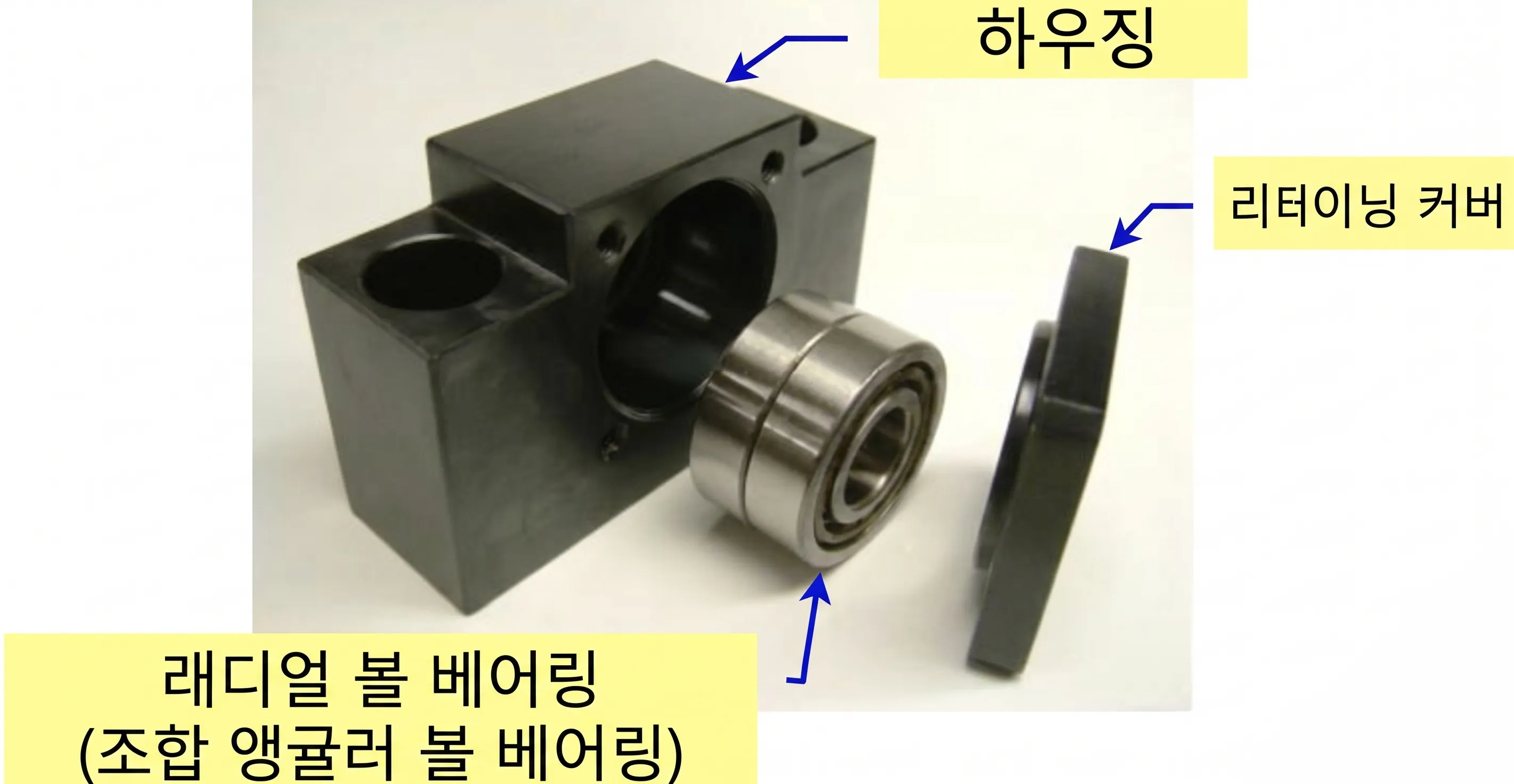

이번에는 볼 스크류를 사용하는 데 반드시 필요한 베어링에 대해 설명합니다. 일반적으로 볼 스크류에 적용되는 베어링은 아래 그림과 같은 하우징에 내장된 상태로 사용됩니다.
베어링의 종류는 크게 나누면 레이디얼 베어링과 스러스트 베어링으로 나눌 수 있으며, 각각은 볼 베어링과 롤러 베어링이 있습니다.
일반적인 사용 방법의 볼 스크류에서는 볼 스크류의 작동 성능을 손상시키지 않도록 주로 레이디얼 베어링의 볼 베어링이 사용되고 있습니다.
그럼 볼 스크류의 나사축을 지지하는데 있어서 어떤 형식의 베어링을 이용하는 것이 좋은가 하면 볼 스크류는 액시얼 방향에 대하여,
- 힘을 받거나 추력으로써 힘을 내는 것,
- 반복 동작에서의 위치 결정을 시키는 것,
- 볼 스크류 자체의 자중을 지지하는 점 등에서,
레이디얼 하중, 액시얼 하중 및 이러한 합성 하중을 받을 수 있는 베어링을 선택할 필요가 있으며, 거기서 선택되는 것이 앵귤러 볼 베어링이나 볼 베어링입니다.
상기 베어링의 나사축에서의 배치는 기계장치의 운전사양이나 요구하는 정밀도에 따라 장착지지방법이 다르므로 이에 대해서는 첨부 자료를 참조해 주십시오.
첨부 자료: '나사축 설치 지지 방법'(PDF)
- 표 안에 "고정"으로 표시되어 있는 것이 앵귤러 볼 베어링을 나타내고, ＂지지＂로 표시되는 것이 볼 베어링을 나타내고 있습니다.
