볼 스크류 장착부분의 끼워맞춤에 대해 알려주세요
일반적으로 볼 스크류를 사용할 때는 볼 스크류 축의 양단을 베어링으로 받쳐야 됩니다.
이 때 축과 베어링의 조합 방법은, 「끼워맞춤」이라고 불리는 「구멍과 축의 치수의 차이로부터 생기는 틈새의 관계」를 이용합니다.
끼움맞춤의 종류에는 [헐거운끼워맞춤], [억지끼워맞춤], [중간끼워맞춤]의 3가지 방법이 있으며, 그것들은 축과 베어링 부품을 조합할 때의 빡빡함(반대어는 헐렁거림)의 정도를 나타냅니다.
각각의 사용에 대해서는 그 기계장치의 운전조건이나 하중조건에 맞춘 방법으로 선택할 필요가 있으며, 아래에 각각의 특징을 나타냅니다.

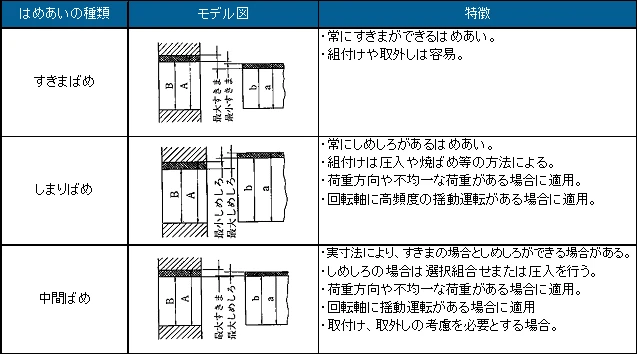

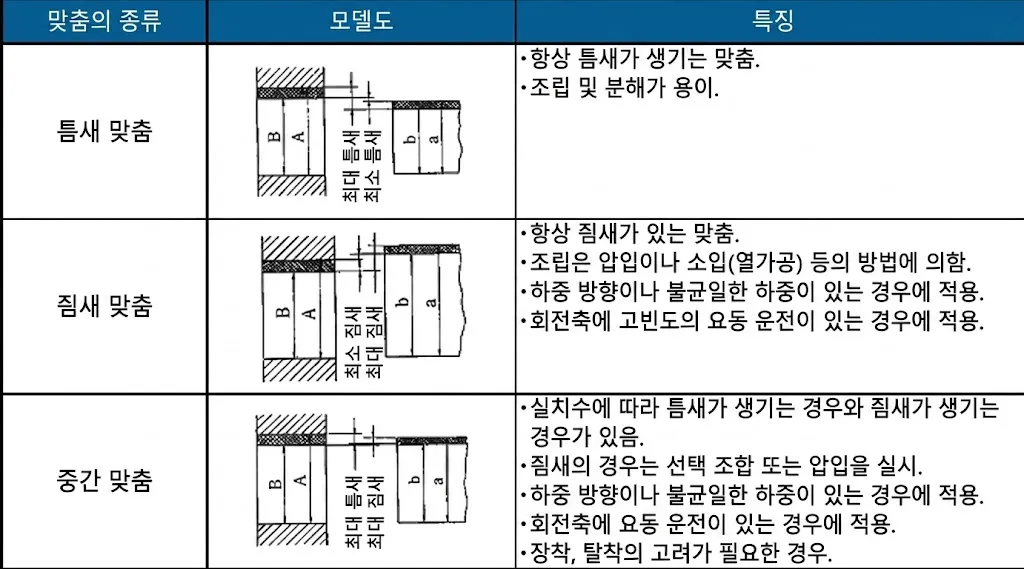

끼워맞춤의 종류와 특징
볼 스크류에서의 끼워맞춤은 「진동 발생이 없고 위치결정으로서의 볼 스크류 정밀도를 확보할 수 있는 것」외에 「정밀도 유지상의 유지보수용 설치 및 분해」를 고려할 필요가 있습니다.
그 의미에서 베어링 부착부는 일반적인 굴림베어링에서 권장하는 끼워맞춤공차에서는 불편함이 있기 때문에
베어링 내륜과 베어링 부착부 외경의 끼워맞춤은 「중간끼워맞춤」또는 틈새량이 가급적 작아지도록 설정한 「헐거운끼워맞춤」이 합리적입니다.
아래에 일반적인 베어링 장착부의 끼워맞춤공차를 나타냅니다.

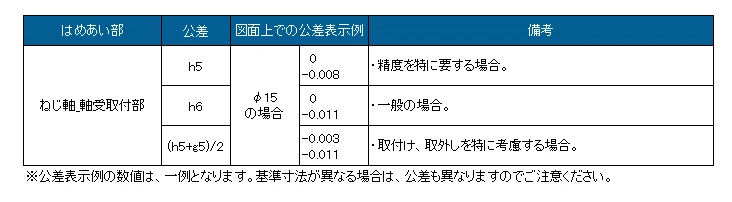

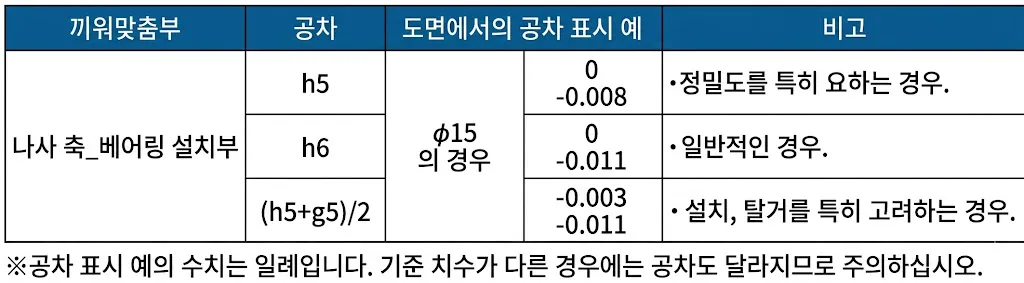

베어링 장착부의 끼워맞춤공차
