볼스크류의 검사방법에 대해 가르쳐 주세요
볼 스크류는 제작공정 중에 이뤄지는 중감검사나 제품의 완성 후에 실시하는 완성검사를 거쳐 제품의 정상유무가 결정됩니다.
합격 여부의 판정은 JIS규격과 도면상에 지시된 치수 및 공차와 KURODA의 검사규격에서 정해진 기준에 의해 이루어집니다.
주된 검사 항목은 이하의 4가지로 나눌 수 있습니다.
1. 검사 항목
단말이나 나사축의 길이, 단말부의 외경, 삼각나사 가공부나 키홈 가공부 등의 합격 여부 판정, 너트길이나 몸통 외경, 너트 플랜지부의 외관, 부착부 치수 등 도면 지시에 의한다.
2. 외관부의 치수
부품이나 베어링 설치부의 반경방향 원주흔들림, 베어링 등 설치부의 직각도, 너트 외주면의 반경방향 원주흔들림, 너트 플랜지 설치면의 직각도, 나사축 축심의 전흔들림(나사축 전체의 구부림 정도) 등 도면 지시에 의한다.
3. 리드정도
누적대표리드오차, 나사부 유효길이에서의 각종 변동허용치
등 도면 지시에 의한다.
4. 작동성
축방향 틈새나 예압의 상태, 작동성(부드럽게 움직이는가) 등 도면 지시에 의한다.

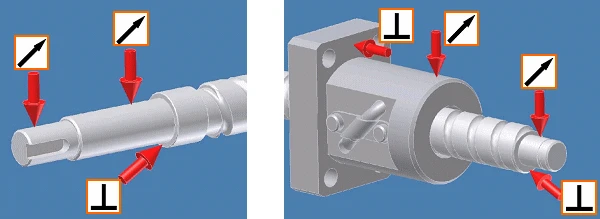

각 부의 설치부 정밀도는 기하공차에 따라 자세나 흔들림을 규격화하여 각 정밀도 등급별로 허용치가 정해져 있습니다.

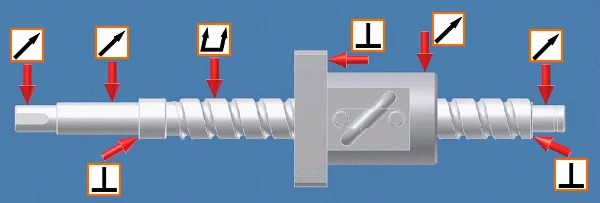

일반적인 볼 나사에서는 아래 그림에 나타난 기하공차가 규정되어 있습니다.
- 각각의 기하공차의 측정 기준에 대해서는 당사 카탈로그를 참조해 주십시오.
