볼 스크류의 홈형상은 어떻게 되어 있습니까? 고딕 아치란?
볼 스크류는 「나사축」, 「너트」, 「강구」의 3요소가 조합하여 기능하는 기계 요소입니다.
그림과 같이 「나사축」과「너트」사이를 강구가 굴러감으로써 나사축 혹은 너트를 매우 가벼운 힘으로 회전시킬 수 있습니다.
공이 구르는 홈을 「나사홈」이나「전동면」이라고 부르고 있으며
그 홈 형상은 단순한 원호가 아니라 「고딕 아치」형상이라고 불리고 있습니다.

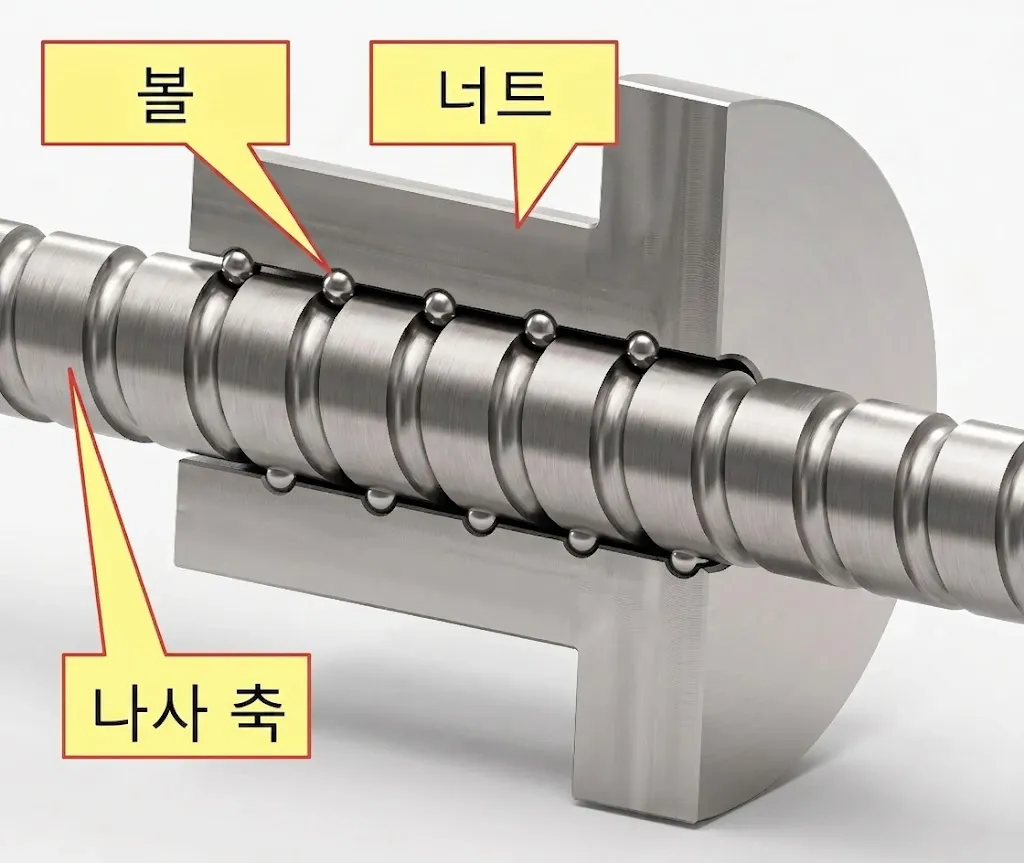

볼 스크류 조합도

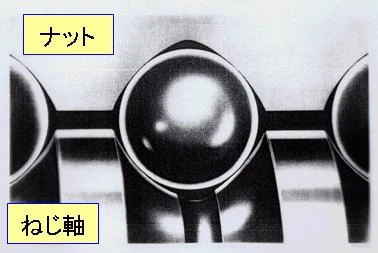

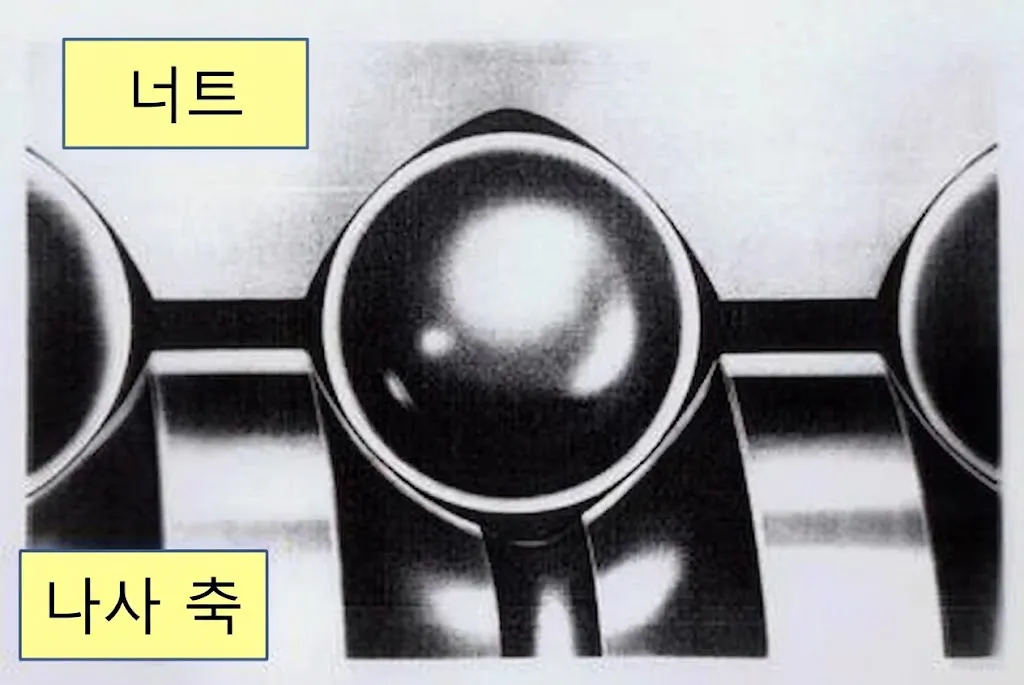

나사홈 모델도면
고딕 아치는 두개의 원호를 겹쳐놓은 원호 형상으로 사진에 자주 보이는 고딕 건축의 교회 등의 첨두 아치(아치문)에서 흔히 볼 수 있습니다.
고딕 건축의 교회(아치문)
왜 볼스크류의 나사홈이 고딕 아치냐 하면 단일 원호에 비해 볼스크류의 틈새 조정이 쉽고 또한 가볍게 너트를 돌릴 수 있기 때문입니다.
일반적인 볼스크류는 고딕 아치의 홈형상을 많이 채택하고 있습니다.
