볼스크류 액츄에이터는 구동원으로 어떤 것을 사용할 수 있습니까?
전동기
볼스크류 액츄에이터 슬라이드부의 움직임은 어떤 사용용도로든 임의의 범위를 움직이게 됩니다.(수평설치는 좌우, 수직설치는 상하 반복움직임)
따라서 회전축은 정방향・역방향을 용이하게 제어할 수 있는 것이 구동원입니다.
원동기의 분류로 생각하면 유체기계(공기모터, 유압모터 등)나 열기관(증기기관, 오토기관 등)등은 정방향・역방향의 전환이 어려울 수도 있으므로 간단한 회로로 제어할 수 있는 전동기(Electric motor)가 사용됩니다.
이러한 움직임에 적합한 전동기로서 일반적으로 서보모터나 스테핑모터 등이 사용되고 있습니다.

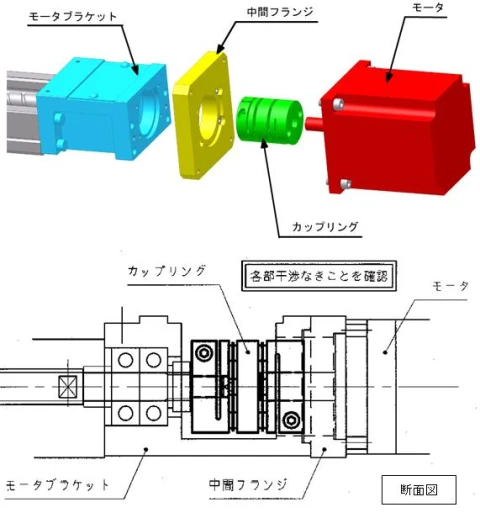

전동기와 액추에이터의 연결은 일례로서 그림1에 나타내는 방법으로 조합할 수 있습니다.
KURODA에서 각 사 모터메이커의 제품을 사용할 수 있도록 모터브라켓이나 중간플렌지를 풍부하게 준비하고 있습니다.
상세는 당사 카탈로그를 참조해주십시오. 또한 카탈로그에 게재되어 있지 않은 경우에도 유연하게 대응하므로 주저없이 상담부탁드립니다.
수동
다음으로 전동기 이외 회전축을 자유롭게 쉽게 정방향・역방향으로 움직일 수 있는 방법은 수동으로 구동하는 것입니다.

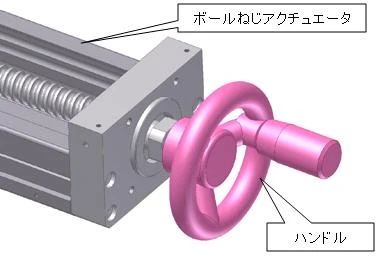

액츄에이너틑 회전운동을 직선운동으로 변환하는 기구이므로 그림2에 나타나있는 핸들로 수동으로도 구동시킬 수 있습니다.
이것을 이용하는 경우에는 볼스크류의 위치결정정도를 살리기 위해 인코더 등 위치 검출할 수 있는 것을 장착하는 것이 좋습니다.
