볼스크류 액츄에이터 선정방법을 알려주세요①

볼스크류 선정방법

【사용조건 검토】→【리드, 나사축 직경, 나사축 전장 검토】← →【너트 형상, 순환수 등의 검토】← →【수명 계산】→【정밀도 검토】→【윤활, 방진 등의 검토】→【형식 결정】

• 【← →】의 화살표가 있는 장소는 수명 계산 결과에 따라 사용 조건의 재검토 등이 필요합니다.

볼스크류 액츄에이터 선정방법

볼스크류 액츄에이터에서는 각 사이즈에 있어서 나사축 직경과 리드의 조합, 너트의 순환수, 나사축의 길이, 가이드레일 길이, 위치 결정 정도 등의 종류가 정해져 있기 때문에 사용조건을 바탕으로 한 사이즈의 가선정(임시)을 실시하고, 각각의 요소인 가이드부, 볼스크류부 및 베어링부의 수명계산을 실시합니다.
가선정을 초기 사용조건에서 실시하는 부분이 볼스크류의 선정과 다른부분입니다. 아래에 볼스크류 엑츄에이터의 선정 절차를 나타냅니다.

1. 사용조건 검토

●워크 테이블 질량

워크질량 외에 테이블 질량도 대상입니다.

●속도

최대치 외에 상용치도 준비해주세요.

●스트로크

최대값과 최소값을 준비해주세요.

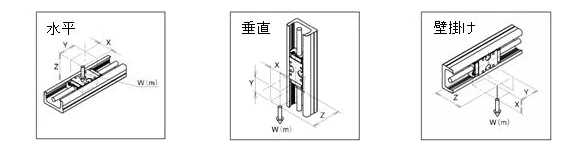

●설치상태

수평설치, 수직설치, 벽걸이설치가 있습니다.

●가동사이클

1사이클 기준으로 가동상황을 준비해주세요.
아래 그림과 같은 가동사이클 표를 사용하면 편리합니다.

●희망수명

과도한 설정은 큰 사이즈의 제품이 되므로 주의 필요

●위치결정정도, 이외 정도

반복위치결정, 절대위치결정, 주행평행도 등의 규격값은 카탈로그를 참조하십시오.

●사용환경

사용환경의 온도, 쓰레기, 이물의 종류 및 양, 클린룸 내에서의 사용 등

2. 형식의 가선정(임시)

●한계 스트로크

슬라이드 블록의 종류와 수에 따라 한계 스트로크가 달라지므로 주의 필요

●허용속도

선택하는 리드나 가이드레일 길이에 따라 허용속도가 달라지므로 주의 필요

● 위치결정정도, 이외 정도

위치결정정도를 나타냅니다.(고정도인지? 간단한 위치결정용인지 등)

3. 각 요소의 수명계산

● 가이드부 수명계산

가이드부에서는 레이디얼하중 외에 모멘트부하의 고려도 필요합니다.

●볼스크류부 수명계산

볼스크류부에서는 액시얼하중(축방향)만 받을 수 있습니다.

●베어링부 수명계산

베어링부에서는 액시얼하중(축방향)만 받을 수 있습니다.

4. 윤활・방진・기타

●사용구리스

사용환경에 적합한 구리스를 선택하십시오. 클린환경용도 준비되어 있습니다.(구로다S구리스)

●커버 유무

상면커버 부착 또는 풀커버 타입도 준비되어 있습니다.

●모터 장착부 형상

사용하는 모터에 따라 모터 장착부 형상이 다릅니다. 각종 모터에 대응하고 있습니다.

●표면처리 유무

클린룸 등 방청유를 사용할 수 없는 환경에 효과가 있습니다.

●센서 종류 검토

포토마이크로센서와 근접센서 등이 준비되어 있습니다.
자세한 내용은 카탈로그를 참조하십시오.

● 위치결정용 핀구멍

기계장치의 분해 및 장착시(재조립 포함)에 편리합니다.

5. 형식 결정

● 형식확인

본체형식, 옵션형식에 기입 누락이 없는지 확인해 주세요.

――――――

• 순서 2항과 3항에서의 선정결과에 의해 1항의 사용 조건의 변경등이 필요한 경우가 있습니다.
