볼스크류 엑츄에이터를 사용할 때 어떤 점을 주의해야 됩니까?
볼스크류 액츄에이터는 앞에서 서술한 바와 같이(볼스크류 엑츄에이터란 무엇인가요?) 가이드부와 볼스크류부, 베어링부가 연결되어 유닛화되어 있으므로 구동원인 모터를 장착하면 움직일 수 있습니다.
그러나 단순히 움직이기만 하면 된다고는 하나 정밀기기로 각종 성능과 정밀도를 확보해야 하므로 설계시나 사용시 제품을 안전하고 올바르게 사용해 주시고, 사람에 대한 위해나 부상을 방지하기 위해서도 아래의 주의사항을 봐주세요.
설계 시의 주의점
①액츄에이터를 설치하는 장소의 형상이나 정밀도에 주의해주세요.
②허용속도, 정격하중, 스트로크 길이나 사용온도 등 허용사양 범위 내에서 사용하십시오.
③강한 충격이나 과대한 모멘트에 주의해 주세요.
④이물질 부착 및 혼입에 주의해 주십시오.
⑤비상 정지 시 테이블의 거동에 주의하십시오.
(수직이나 경사진 곳에 설치할 경우 테이블이 자중낙하될 수 있습니다.)
⑥물속, 물기가 많은 환경에서는 사용할 수 없습니다.
⑦무기, 무기관련 등 군수 관련 용도로는 사용할 수 없습니다.
사용 및 조립시 주의점
①조립시 연결이나 얼라이먼트에 주의해 주십시오.
②가이드레일이나 테이블의 설치면이나 외관 커버 부품 등을 손상시키지 않도록 주의하십시오.
③액츄에이터의 연결부나 연결부가 느슨해지지 않도록 확실한 체결을 실시해 주십시오.
④쓰레기나 이물질 부착이나 혼입에 주의해주세요.
⑤기기가 적절하게 작동하는지 확인할 때까지 기동하지 마십시오.
⑥테이블 이동부의 스트로크 엔드부근이나 볼스크류의 나사축 회전부는 손가락이 끼일 위험이나 말려들 위험이 있으므로 작동중에는 절대로 손이나 손가락을 만지지 않도록 주의하십시오.
⑦볼스크류 엑츄에이너틑 절대 분해하지 마십시오.
(예시) 액츄에이터를 설치하는 경우에 부적절한 설치 예
여러가지 주의사항 중, 이번에는 「액츄에이터를 설치하는 장소의 형상이나 정도에 주의해주세요」에 대해 해설합니다.
볼스크류 액츄에이터는 가이드레일 바닥면부를 베이스가 되는 토대에 설치함으로써 그 성능이나 정밀도를 발휘하도록 만들어져 있습니다.
따라서 가이드레일 부착면과 그에 접하는 베이스 측 부재는 충분히 강성이 있는 재료 와 설치면의 평면도, 그리고 설치면 전체를 커버하는 설치 공간이 필요합니다.
설치면의 평면도나 설치 공간이 부족한 설치형상(아래그림참조)에서는 가이드레일이 변형될 우려가 있고 성능이나 정밀도는 물론 작동성도 손상되어 소음이나 조기마모, 수명의 저하를 초래할 우려가 있습니다.

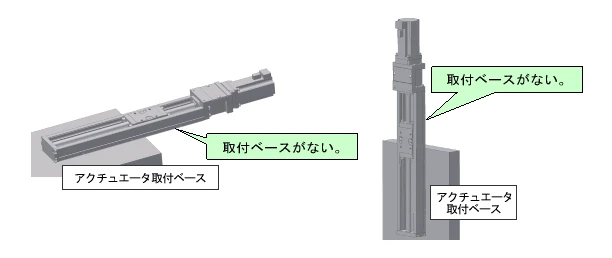

Ⅰ: 가이드레일 부착면 전면에 설치베이스가 없음.
Ⅱ: 가이드레일 부착면과 설치베이스에 공간이나 틈이 있어, 설치면 전체를 지탱하지 않음
Ⅲ : 가이드레일 설치하는 면의 평면도가 좋지 않음
권장하는 설치방법
-
- 액츄에이터와 설치베이스의 설치면은 전면이 접촉하도록 설치해 주십시오.
- 가이드레일을 고정하는 볼트는 모두 사용하여 고정해주세요.
- 설치베이스의 평면도에 대해서는 당사에 문의해 주십시오.
-
