볼스크류 액츄에이터 옵션에는 어떤 것이 있습니까?

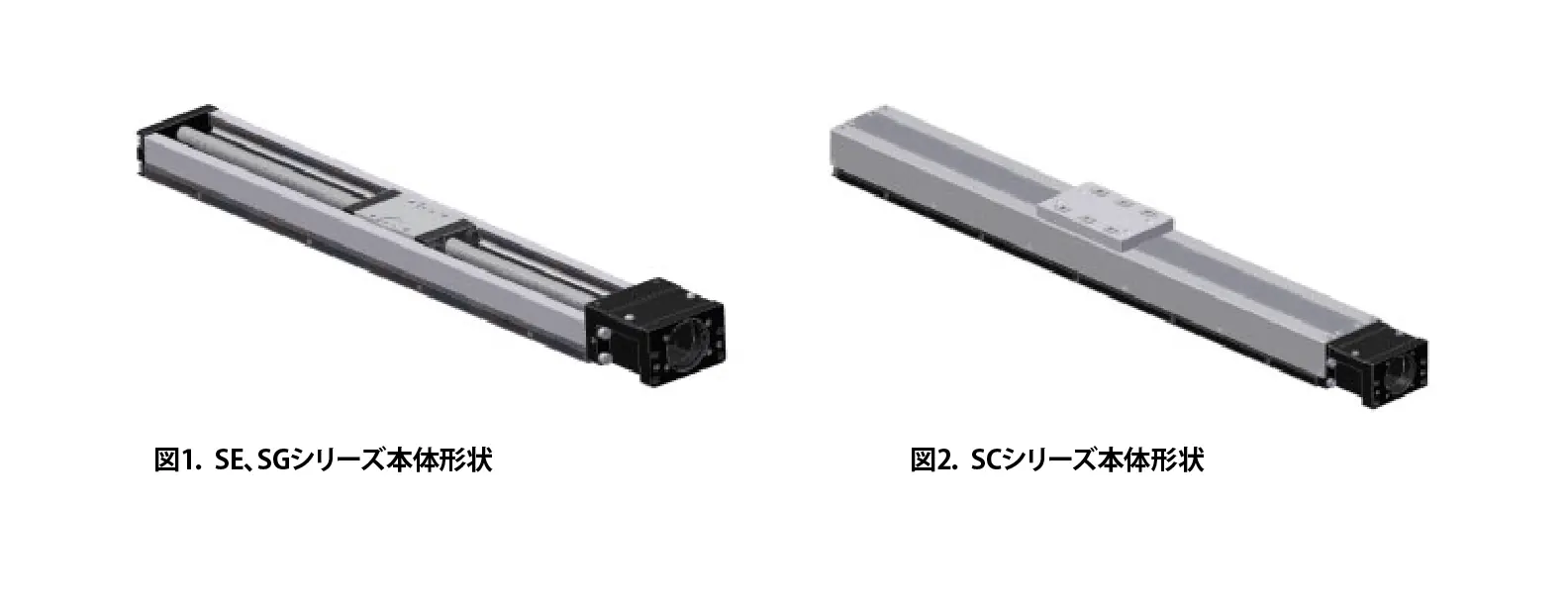

먼저 볼스크류 엑츄에이터의 본체형상은 그림1 또는 그림2의 형상입니다.
옵션은 본체형상을 분해하지 않고 장착이나 분리할 수 있는 부품추가, 방청목적의 강철부품의 표면처리, 클린환경대응 등에서의 구리스 사양 등이 그 대상이 됩니다.

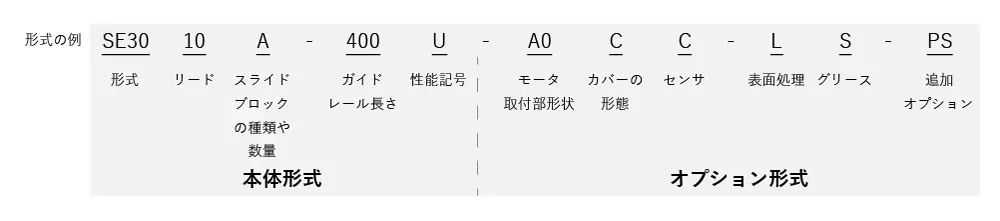

형식의 표시방법에서는 아래에 나타내는 것이 본체형식에 이어 옵션형식으로 표시하고 있습니다.
각각의 옵션에 관한 개요는 이하를 봐주세요.
모터장착부 형상
모터 브라켓
대상시리즈
- SG시리즈
- SE시리즈
- SC시리즈
대표적형상
중간플렌지
대상시리즈
- SG시리즈
- SE시리즈
- SC시리즈
대표적형상
- 중간플렌지는 모터직결타입의 모터브라켓에 부속시켜 사용합니다.
- 사용하는 모터타입에 따라 중간플렌지의 설치 순서가 다를 수 있습니다.
모터병렬타입
대상시리즈
- SG시리즈
- SE시리즈
- SC시리즈
대표적형상
- 모터브라켓은 인로우 부착 하우징 타입을 사용합니다.
- 병렬 방향은 상하 좌우에 설치가 가능하므로, 사양에 맞는 선택이 가능합니다.
커버형태
상면커버
대상시리즈
- SG시리즈
- SE시리즈
대표적형상
- 상면커버부착은 서브테이블이 세트가 됩니다.

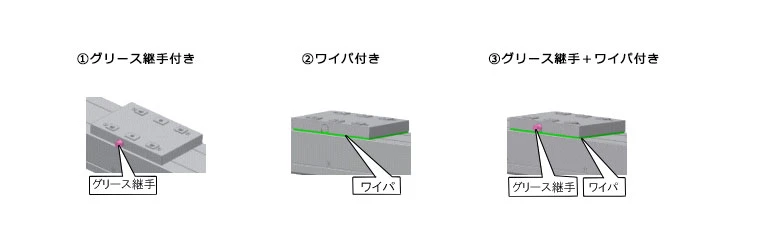

①구리스이음매②와이퍼부착③구리스이음매+와이퍼 부착
대상시리즈
- SC시리즈
센서

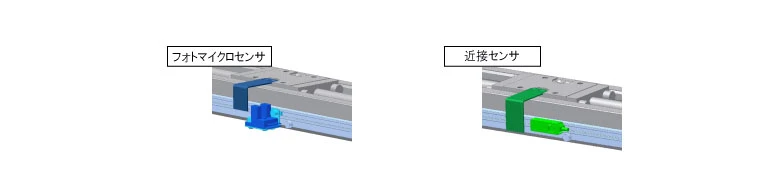

포토마이크로센서 / 근접센서
대상시리즈 및 대표적형상
- SG시리즈
- SE시리즈
- SC시리즈
표면처리
방청흑색피막처리
대상시리즈
- SG시리즈
- SE시리즈
- SC시리즈
대표적형상
- 방청흑색피막처리는 볼스크류, 슬라이드블록, 가이드레일와 같은 철제부품에 실시합니다. (오른쪽 이미지의 황색부)
구리스
저발진구리스
대상시리즈
- SG시리즈
- SE시리즈
- SC시리즈
대표적형상
- 저발진구리스는 볼스크류의 나사홈와 가이드레일의 나사홈에 도포 및 주입합니다. (오른쪽 이미지의 황색부)

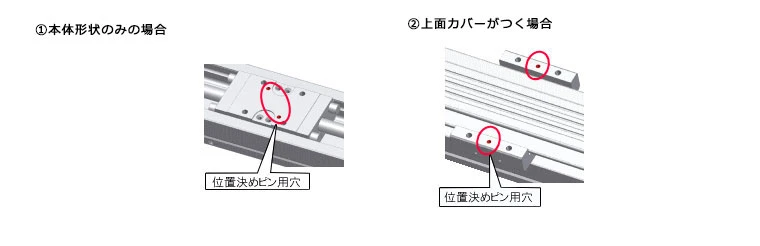

위치결정용 핀구멍
①본체만의 경우 ②상면커버가 부착된 경우
대상시리즈 및 대표적형상
- SG시리즈
- SE시리즈
또한 카탈로그 게재 이외의 가이드레일 길이, 모터장착부 형상, 센서사양, 구리스 사양 및 모터장착 등은 옵션으로 취급되지 않습니다.
자세한 내용은 당사에 문의해 주시기 바랍니다.
