예압은 왜 필요합니까?
볼 스크류의 특징 중 하나는 백래쉬가 적은 것이 있습니다. 백래쉬를 없애기 위해서는 축방향 클리어런스를 작게 해야되는데 그렇게 하기 위해서는 예압을 가하는 것이 필요합니다.
적정한 예압량을 설정함으로써 정밀한 위치결정을 할 수 있습니다. 단, 예압을 너무 걸면 온도 상승이나 수명 저하의 원인이 되므로 적정한 예압량을 설정하는 것이 중요합니다.
예압을 가하는 방법에는 다음과 같은 방식이 있습니다. KURODA에서는 경・중하중용으로서 오버볼 예압을, 중하중 이상은 더블 너트 예압의 핀 방식을 표준으로 채용하고 있습니다.
오버볼 예압
-
너트 1개로 예압을 주는 방식입니다. 볼 홈 공간보다 약간 큰 강구를 삽입하여 볼을 4점 접촉시켜 예압을 줍니다. 경・보통 예압에 적합합니다.
-

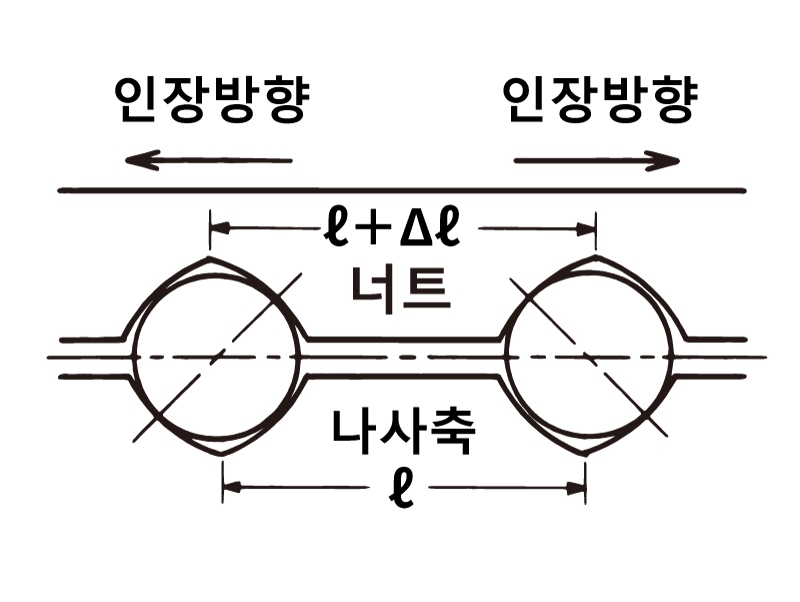

인테그랄 예압
-
너트 1개로 예압을 주는 방식입니다. 너트의 중앙위치(순환부사이)에서 예압하중상당분만큼의 리드를 어긋나 예압을 줍니다. 보통 예압에 적합합니다.
-

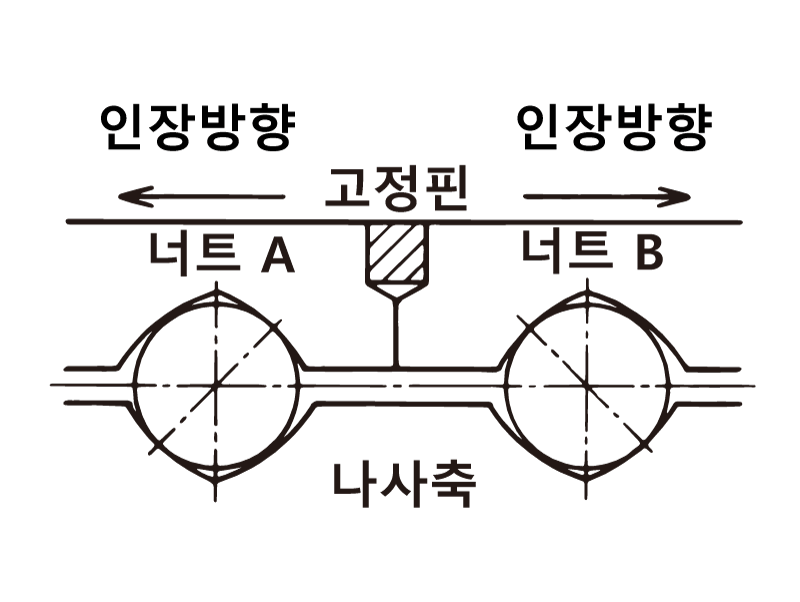

더블 너트 예압(핀 방식)
-
너트 2개를 사용하여 상호 너트를 체결하도록 회전시켜 소정의 예압을 주는 방식입니다. 주위 고정으로서 너트부에 고정핀을 넣어 고정합니다. 중・고예압에 적합합니다.
-

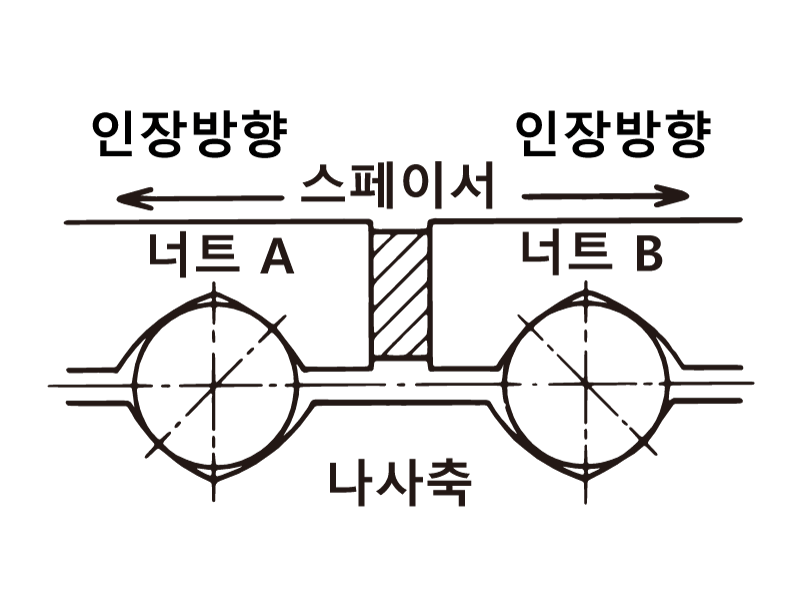

더블 너트 예압(스페이서 방식)
-
너트 2개를 사용하여 너트 사이에 스페이서를 넣어 소정의 예압을 주는 방식입니다. 중・고예압에 적합합니다.
-

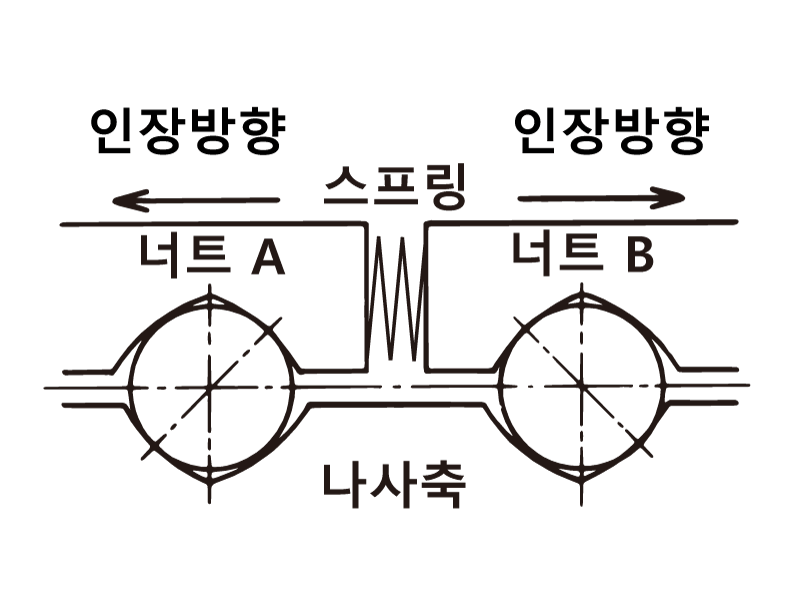

스피링 예압
-
너트 2개를 사용하여 너트 사이에 스프링을 설치하여 소정의 예압을 주는 방식입니다. 토크 변동을 가능한 작게 억제하고 싶은 경우에 적합합니다.
-
