볼스크류의 DmN치에 대해 알려주세요
볼스크류의 DmN치란 강구를 끌허올리는 부재가 강도적으로 그 사용조건에 견딜 수 있는지를 판단하는 기준이 되는 제한치를 말합니다.
강구를 끌어올리는 순환부품의 끝은 새의 부리와 같은 또는 동물의 혀(통그부, TONGUE)와 같은 형상을 하고 있습니다.(아래 그림 참조)
볼스크류가 작동하면 이 부분 내벽에 운동에너지를 가진 강구가 순차적으로 부딪혀 통과해 나가기 때문에 이 부분은 반복하중을 받게 됩니다.
강구의 공전속도가 클수록 그 충돌력은 증가하므로 강도한계를 초과하여 작동시켰을 경우에는 반복응력을 견디지 못하고 통그부(TONGUE)를 파손시켜 볼스크류의 기능을 상실하게 됩니다.
공전속도는 강구의 궤도중심경:Dm(mm)과 회전속도:N(min-1)을 곱한 이른바 DmN치로 나타나므로 선단의 파손을 방지하기 위해서는 DmN치가 아래표의 값을 넘지 않는 운전조건을 설정해야 됩니다.

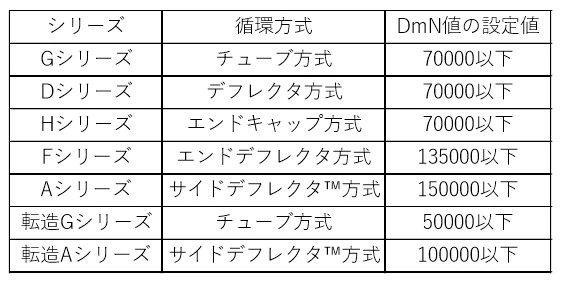

KURODA제품군의 DmN치는 시리즈에 따라 아래 표에 나타내는 값으로 설정되어 있습니다.
- 주의) 상기 DmN치 또는 회전속도:N이 5000mim-1을 초과할 경우 KURODA로 문의하시기 바랍니다.
