サイドデフレクタ™ AHシリーズ
MENU
静音性向上！
従来のチューブ循環方式のボールねじと比べて音圧を6dB低減しました。
さらに、AHシリーズでは高周波音を低減し、音質を改善、心地よい音質を提供します。
サイドデフレクタ™方式の採用で高速！
近年の自動化ニーズ、高タクト化ニーズに合わせ、高性能化するモータの改良に追従し最高回転速度、DN値を大幅に向上しました。
従来のボールねじと比較し、D N 値で2 倍となる最高D N 値150000、最高回転速度5000min-1を実現しました。
コンパクト
ナット外径とフランジ部をコンパクト化し、当社従来品比約30％の小型化、最大約50％の軽量化を実現しました。
装置の小型化や装置内の空間の拡大に貢献します。

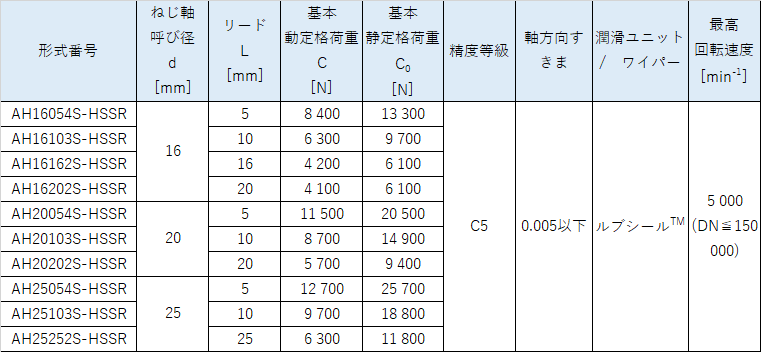

| 形式番号 | ねじ軸呼び径 d [mm] |
リード L[mm] |
基本動定格荷重 C[N] |
基本静定格荷重 C0[N] |
精度等級 | 軸方向すきま [mm] |
潤滑ユニット / ワイパー |
最高回転速度 [min-1] |
|---|---|---|---|---|---|---|---|---|
| AH16054S-HSSR | 16 | 5 | 8400 | 13300 | C5 | 0.005 以下 | ルブシールTM | 5000(DN≦ 150000) |
| AH16103S-HSSR | 10 | 6300 | 9700 | |||||
| AH16162S-HSSR | 16 | 4200 | 6100 | |||||
| AH16202S-HSSR | 20 | 4100 | 6100 | |||||
| AH20054S-HSSR | 20 | 5 | 11500 | 20500 | ||||
| AH20103S-HSSR | 10 | 8700 | 14900 | |||||
| AH20202S-HSSR | 20 | 5700 | 9400 | |||||
| AH25054S-HSSR | 25 | 5 | 12700 | 25700 | ||||
| AH25103S-HSSR | 10 | 9700 | 18800 | |||||
| AH25252S-HSSR | 25 | 6300 | 11800 |
