樹脂ナットすべりねじ PWシリーズ（C7級）／PYシリーズ（C10級）

  • 樹脂ナットすべりねじ PWシリーズ（C10級）／PYシリーズ（C10級）

ねじ軸外径φ10、φ12 精度等級C7、C10

樹脂製のナットを採用し低価格でコンパクト。

MENU

特徴

ボールねじの転造技術を転用

  • ねじ軸のリード精度は、ボールねじ精度等級C7、C10と同等の精度を実現しています。

外観形状

在庫送りねじ　PWシリーズ/精度等級C7、PYシリーズ/精度等級C10

ねじ軸端末部は、お客様の用途に合わせた形状、寸法に追加工が出来るように未加工の状態としています。
ご使用時には、使用条件に合わせたねじ軸端末部の追加工が必要となります。

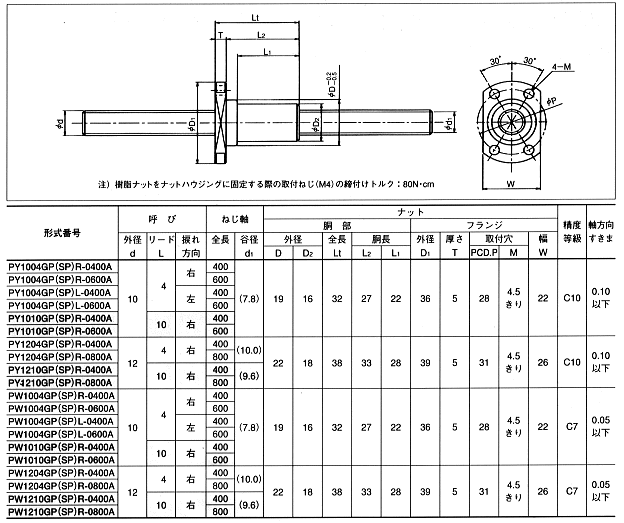

形式表示方法

在庫送りねじ　PWシリーズ/精度等級C7、PYシリーズ/精度等級C10

追加工がない場合

追加工がある場合

①シリーズ（PW/PY）
②ねじ軸外径（mm）
③リード（mm）
④ねじ軸材質
⑤ナット材質
⑥ねじれ方向
⑦ねじ軸全長
⑧ねじ部長さ
⑨精度等級
