細溝加工

  • 細溝加工

高精度な嵌め合い加工

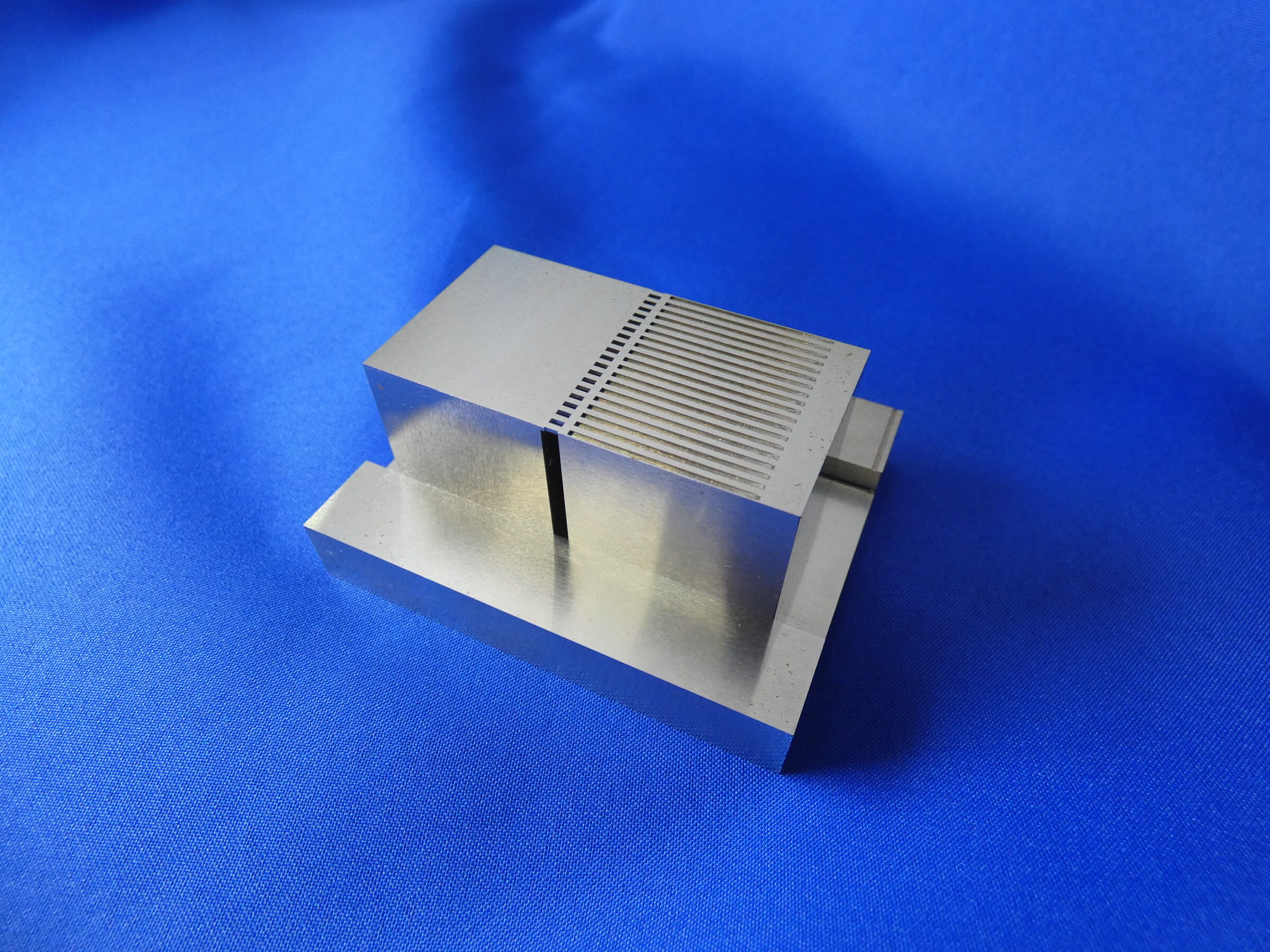

成形した砥石を用いて、均等または不均等ピッチで溝を入れる加工です

項目 結果

ワーク

材質 ELMAX
硬度 HRC58
溝幅 0.700 mm

精度

位置決め精度 1 μm 以下
ピッチ誤差 0.6 μm 以下

時間

仕上げ加工 480 分
(取り代 2.500 mm× 20 本 0.500 mm×19 本)

使用機種

加工機 GS-30Vs
加工・計測ソリューションルーム(千葉県富津市)のご案内
  • 弊社富津工場内の「加工・計測ソリューションルーム」に実機を展示
  • テスト加工も随時承っております。ワークサイズ、形状、目標精度などをお聞かせください
  • ルーム内の相談ブースでは、お困りごと・課題・疑問を納得いくまでご相談できます
