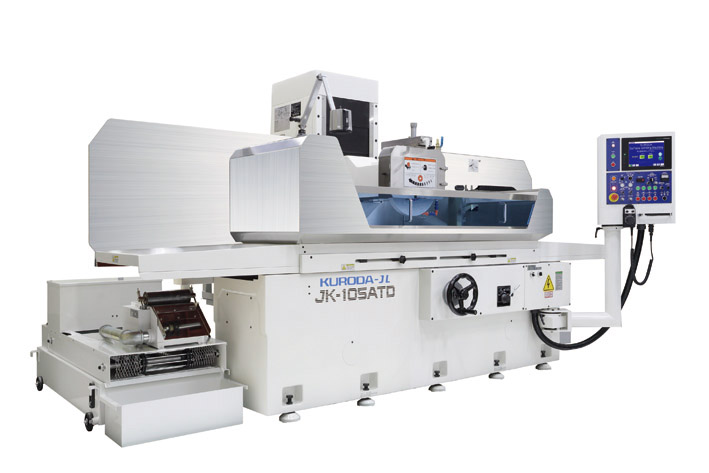

精密平面研削盤 JKシリーズ
105～207の12タイプの中～大型平面研削盤
コストパフォーマンスに優れたグローバルスタンダードマシン。W2000×L700まで対応した当社最大サイズの平面研削盤。
充実した装備を標準パッケージとしてご用意しております。
- 【TypeⅠ：標準パッケージ】
【TypeⅡ：アップグレードパッケージ】
※107, 127, 157, 207 サイズは受注生産です
MENU
| 項目 | 単位 | JK-105 | JK-106 | JK-125 | JK-126 | JK-155 | JK-156 | JK-205 | JK-206 |
|---|---|---|---|---|---|---|---|---|---|
|
テーブル作業面積 |
mm |
1050 x 500 |
1050 x 600 |
1550 x 500 |
1550 x 600 |
1550 x 500 |
1550 x 600 |
2050 x 500 |
2050 x 600 |
|
テーブル最大移動量 |
mm |
1200 x 560 |
1200 x 660 |
1700 x 560 |
1700 x 660 |
1700 x 560 |
1700 x 660 |
2200 x 560 |
2200 x 660 |
| テーブル上面から スピンドル中心までの距離 |
mm |
600 |
|||||||
|
砥石寸法 (外径 x 幅 x 内径) |
mm |
405 x 50 x 127 |
|||||||
|
マグネットチャック寸法 |
mm |
1000 x 500 |
1000 x 600 |
1200 x 500 |
1200 x 600 |
1500 x 500 |
1500 x 600 |
2000 x 500 |
2000 x 600 |
|
本体寸法 (組立時) (幅 x 奥行 x 高さ) |
mm |
3670 x 3040 x 2070 |
3670 x 3140 x 2070 |
4820 x 3040 x 2070 |
4820 x 3140 x 2070 |
4820 x 3040 x 2070 |
4820 x 3140 x 2070 |
5820 x 3040 x 2070 |
5820 x 3140 x 2070 |
| 本体重量 | kg | 6000 | 6500 | 7500 | 8000 | 7500 | 8000 | 9000 | 9500 |
