平面研削盤周辺機器 ドレッサー
小径凹凸Rドレッサ、サイドドレッサなどをラインアップ
R成形や砥石内側（主軸側）の鋭角成形など用途に応じたドレッサをご用意しております。熟練者でなくとも砥石成形を容易に行えます。
MENU

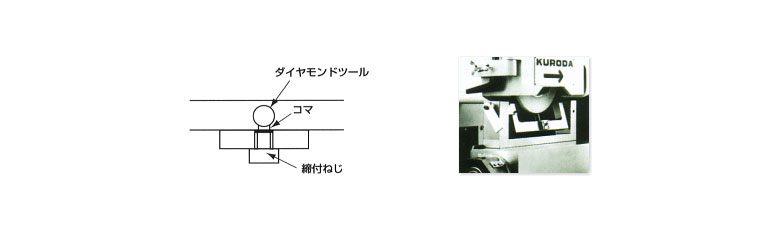

- バー１本で凸Ｒ0～33、凹Ｒ0～100までの成形が可能
- バーはＲの大きさに応じて選べる基準モミツケを３箇所有しています
- 正確なＲ成形を可能にする、頑丈な構造のダイヤモンドツール

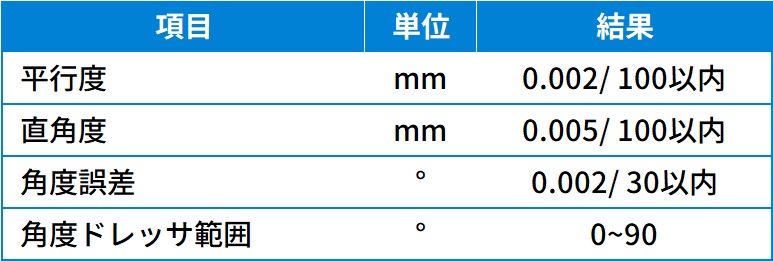

- 砥石内側（主軸側）の鋭角成形を簡単に行えます
- 縦横両面に摺動面を持つサインバー式精密角度ドレッサのため、基準面に沿ってスライドすることで高品位な仕上げ面に成形できます
- 成形角度の範囲は0～180度
- コンパクトで安定性に優れ、平行ドレッサとしても使用可能
- ダイヤモンドツールの位置は任意に設定可能
- ドレッサクランプねじにウルトラねじを使用し、ドレッサ本体に傷をつけません
- 本体はSKS鋼全面焼入れ(HRC60)

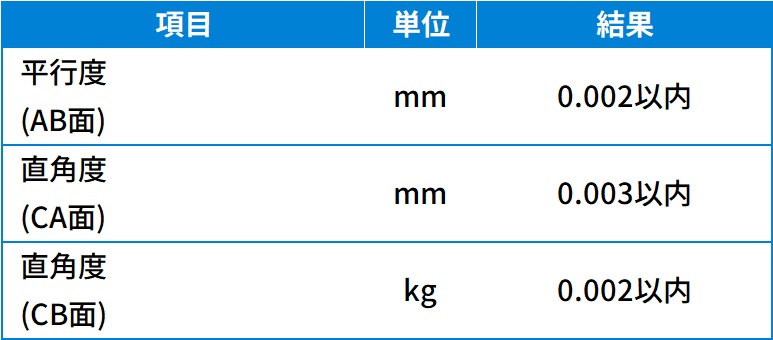

トイシの幅成形と基準面からのトイシ位置決めが正確
- 砥石幅最大40.0mm 深さ最大35mmまでの幅決め加工が可能
- ダイヤモンドツール取付穴は、傾斜付きと傾斜なしの２種（計４箇所）をラインアップ
- ダイヤモンドツール固定用ねじは傷が付きづらく、正確な位置設定が可能
- ブロックゲージ設定のため、精密な幅決め成形が可能

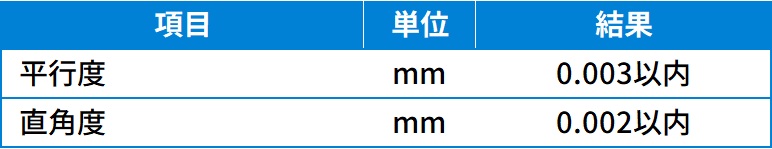

- 高精度研削仕上げを施した本体 基準面からドレッサの正確な位置出しが可能
- 本体はSKS-3全面焼入れ(HRC60)
- ダイヤモンドツール取付穴を斜めに設けることで安定したドレッシングが可能
- 仕上げ用:1°30' 、荒取り用:°30' それぞれ本体に角度が付けられています
- 平行ドレッサだけでなく、ストッパねじを締めることでサイドドレッサとしても使用可能
- 初心者でも簡単に砥石のザグリ成形が可能
