平面研削盤周辺機器 ウルトラシリーズ
ワークの浮き上がりを防止、正確にチャッキング

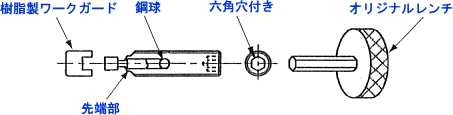

クランプねじ部にウルトラねじを採用。ねじ先端部に回転防止機構を内蔵し、締め付け時の加工物とねじとの供回り、ワークの浮き上がりを防止。ワークを傷付けず、正確なチャッキングが行えます。
MENU

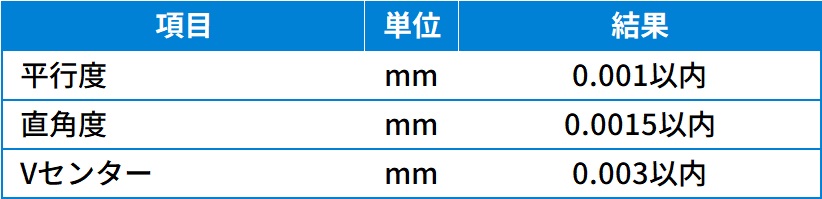

画期的な高精度を実現。全周直角度 0.0015mm以内、平行度 0.001mm以内。
- 全周、超高精度研削仕上げのため、基準ブロックとしても使用可能
- UB-100は砥石ドレッサー用ダイヤモンドツール取付穴が２箇所あり、ドレッシングにも容易に対応
- UB-80はサインプレートSP50, SP100に取付可能。また、V溝により丸物のチャッキングも可能
- 本体はSKS-3 全面焼入れ（HRC61）
精密直角ブロックとマイクロバイスの機能をもつバイスです。
- バイスと直角ブロックと両方の機能を備えています
- バイス部は特許の補正構造のためゼロ目標にチャッキングできます
- ワンチャックで三面研削が可能 （特許取得）
- 全周、超高精度研削仕上げのため、基準ブロックとしても使用可能
- 本体はSKS-3 全面焼入れ（HRC61）

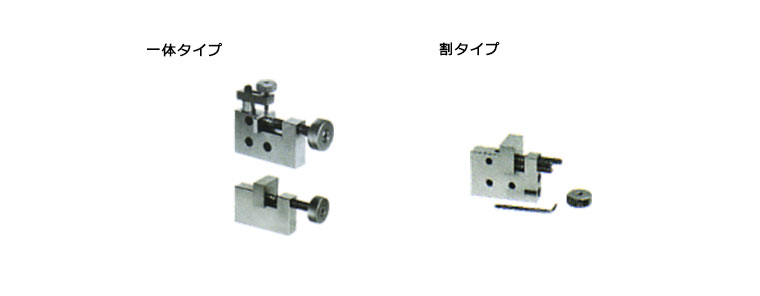

ワンチャックで三面研削を可能にした8～70mm幅のバイスです。
- 先端部を谷径より小さくしたウルトラねじは取り外しが容易
- バイス部は特許取得の補正構造のため、ゼロに近い精度でチャッキングできます
- ワンチャックで三面研削が可能 （特許取得）
- 先端部を谷径より小さくしたウルトラねじは取り外しが容易
- バイス部は特許取得の補正機構のため、ゼロに近い精度でチャッキングできます
- ワンチャックで三面研削が可能 （特許取得）

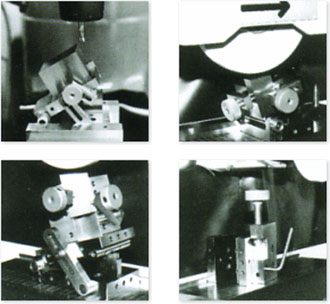

- セット穴はSP50が18箇所、SP100が32箇所あり、直角ブロックやVブロック、三面取マイクロバイスと組み合わせることで幅広い用途に対応します
- ロックバーを使用することで重研削やフライス加工にも対応します
- 万能サインプレートSP50、SP100に取り付けが可能
- 付属品を付けることで幅広い範囲で活用できます
- 小サイズワークの角度を付けた加工に最適
