ボールねじサイジングマップ

ボールねじサイジング
マップとは？

ご希望のねじ軸径やリードの長さを選択するだけの簡単な操作で、最適なボールねじをご提案いたします。
また、製品ごとにPDF、2D-CAD、3D-CADをダウンロードいただけます。

※枠内の図は左右にスクロールできます

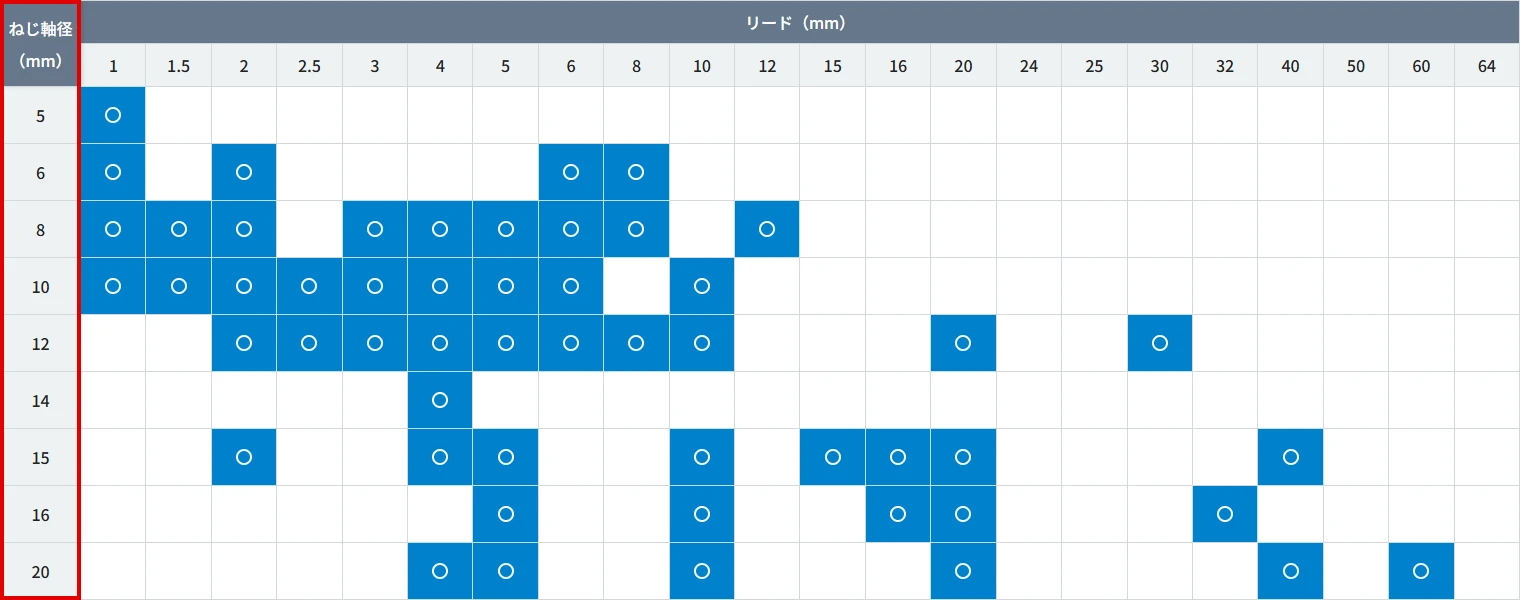

ボールねじサイジングマップのページにアクセス後、縦の列「ねじ軸径（mm）」から最適なねじ軸径を選択します。
次に横の行「リード（mm）」から最適なリードを選択します。

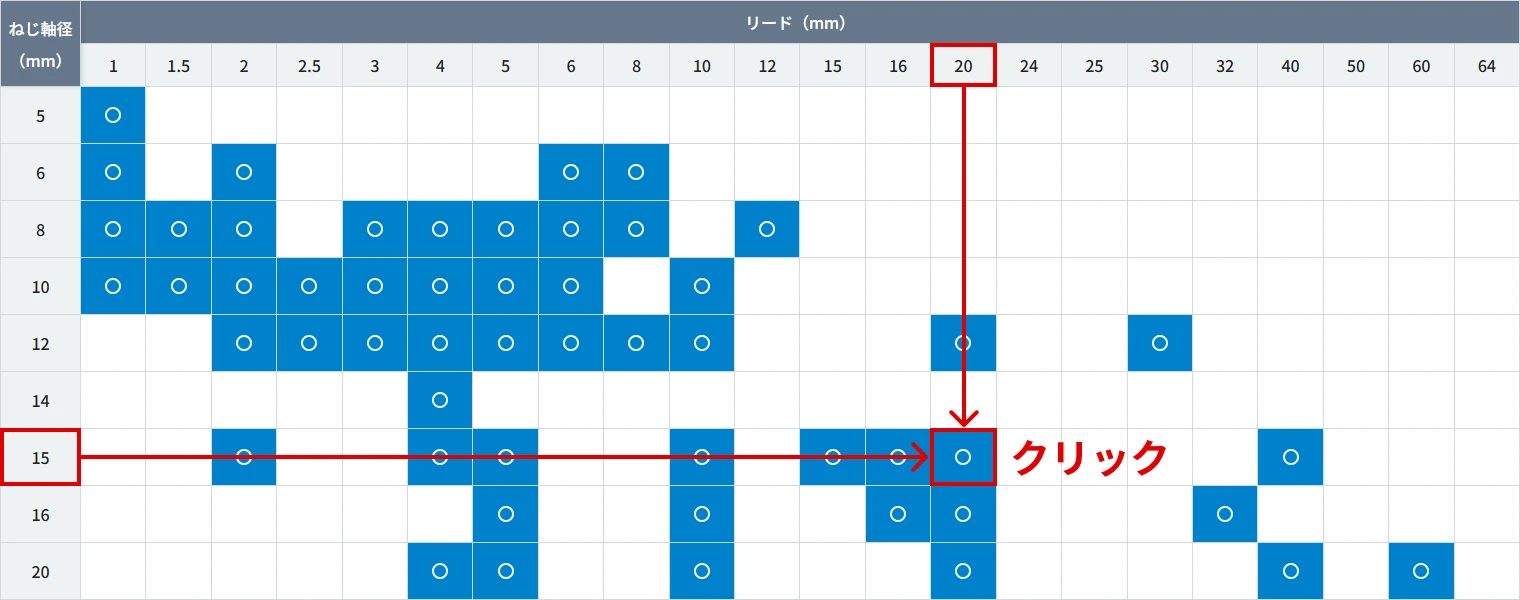

「ねじ軸径（mm）」と「リード（mm）」のそれぞれで選択した長さが交わる部分を選択します。
※イメージは、ねじ軸径：15mm、リード：20mmを選択した場合の例になります。

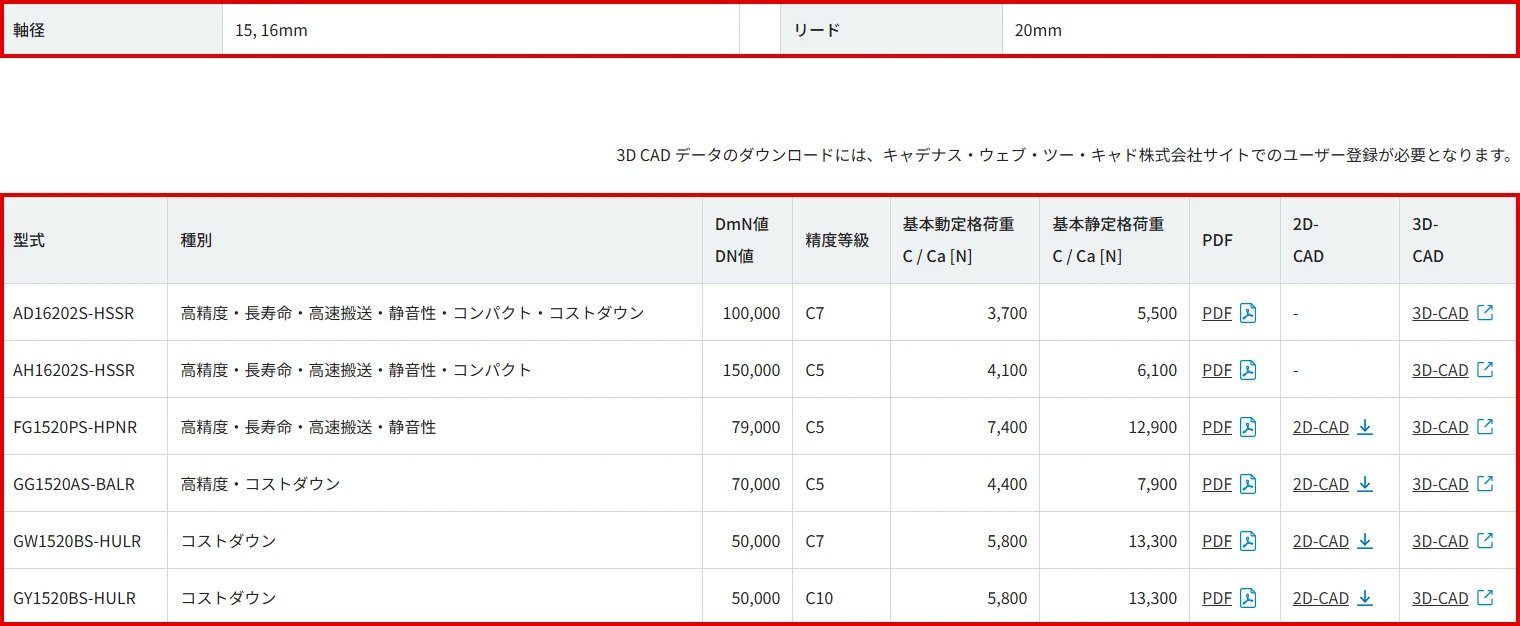

選択後、条件にあった最適な選定結果が表示されます。
また、型式ごとにPDF、2D-CAD、3D-CADをダウンロードいただけます。
- 3D CAD データのダウンロードには、キャデナス・ウェブ・ツー・キャド株式会社サイトでのユーザー登録が必要となります。
